項目背景：
沖擊發電機也稱短路試驗發電機。隨著電力工業的發展，斷路器開關等設備更加趨向高電壓、大容量和大電流化發展，斷路器產品的研制開發，必須通過短路試驗來定型，需要大型沖擊發電機提供此種突然短路的短路電流。近年來，隨著變壓器短路沖擊試驗的開展，此種沖擊的發電機的應用也越來越廣泛。

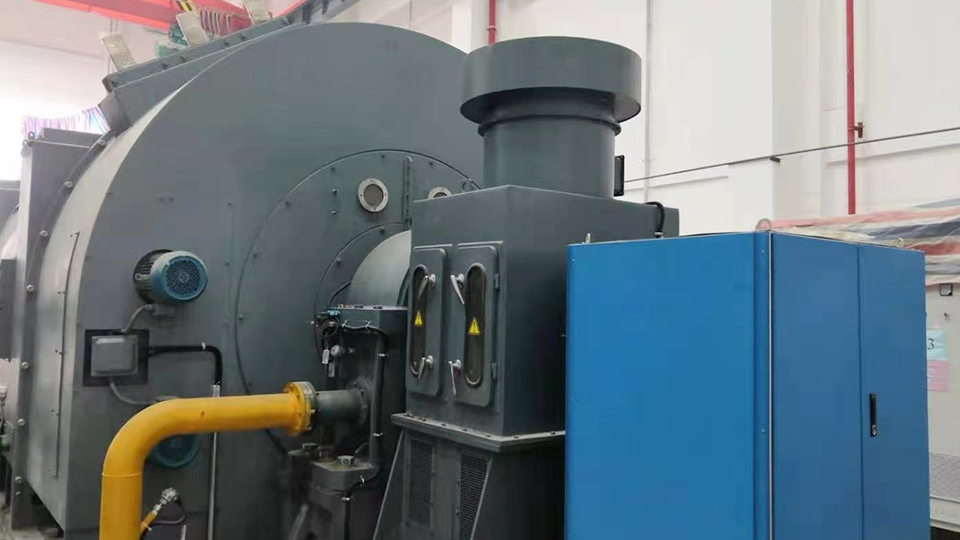

蘇州電科院是國內電器檢測條件最完備、檢測規模最大的第三方檢測機構之一，安裝于此的兩臺DSF-50-2型沖擊發電機為中電電機供貨，配套勵磁系統為我司為其定制的GEX-2000/CJ勵磁系統。
主要技術參數
基準容量：50MVA
額定電壓：13.8 kV
基準電流：2.0918 kA
三相出口初始0短路電流：89.3 kA
開斷電流：52.3 kA
空載勵磁電流：1853 A
空載勵磁電壓：134 V
最大勵磁電流（強勵）：13522 A
最大勵磁電壓（強勵）：980 V
沖擊發電機勵磁運行工況
1. 勵磁裝置應能在發電機空載及三相或兩相短路條件下提供空載和強勵電流。
2. 發電機每次突然短路之間最小時間間隔為0.2s，每次短路持續時間為0.15s，4次突然短路為一個試驗循環，每個試驗循環中發電機允許空載帶電13.8kV累計30s，每個試驗循環之間的時間間隔為30min，此期間發電機無勵磁空轉。
3. 勵磁系統為高起始相應型，其相應時間不超過0.03秒。
4. 勵磁系統具有遠方控制和操作功能。
5. 發電機短路之前空載13.8kV允許，短路的同時要求勵磁加強勵以維持發電機電壓不變并輸出電流2.09~89.3kA（可調）。
6. 根據沖擊發電機的運行要求，首先在勵磁時先將頂值電壓調至最低值，然后合滅磁開關自動起勵，自動達到預先整定的發電機空載電壓值（可調）。同時勵磁系統更具每次短路試驗所需要的勵磁電流可調，以保證在試驗過程中發電機的短路電流符合被試品的要求，且在試驗結束后，發電機的定子電壓自動而迅速的恢復到預先整定的空載電壓值
供貨范圍
1.勵磁變壓器：1臺
2.自動勵磁調節柜（微機）：1臺
3.可控硅整流柜（可控硅元件6500V/3000A）：2臺
4.滅磁及過壓保護柜：1套
5.勵磁變壓器高壓開關柜（抽屜式斷路器、綜保）：1臺
