項目背景：

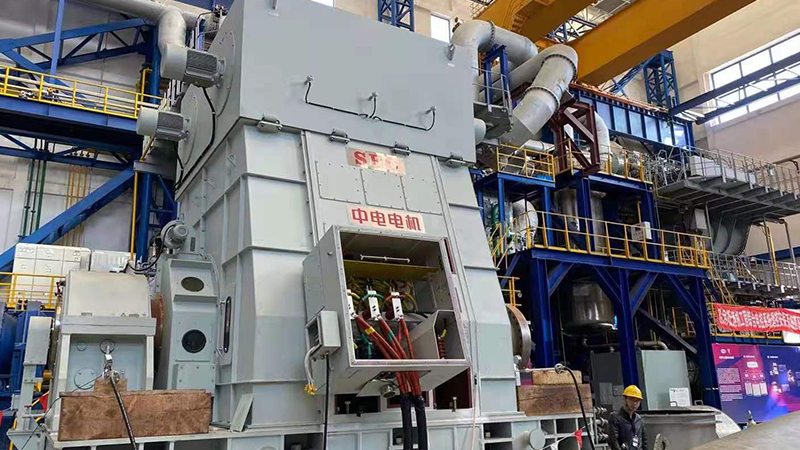

中船重工704所中船海洋動力試驗中心柴油機測功試驗用發電、電動機配套的勵磁系統設備。隨著柴油機加載輸出功率的變化，電機做電動機和發電機使用，勵磁系統由變頻器控制，配備與變頻器通信接口，本項目共計使用兩臺套電機及勵磁設備。

基本參數：

1. 電動機型號：TF11200-24

額定勵磁電壓：370V

額定勵磁電流：560A

勵磁裝置可滿足電機勵磁電流1.8倍持續1min，無故障

2. 電動機型號：TF8000-24

額定勵磁電壓：291V

額定勵磁電流：549A

勵磁裝置可滿足電機勵磁電流1.8倍持續1min，無故障

勵磁系統功能與性能

1. 勵磁采用全數字機控制三相全控橋式整流方式,配有交流側浪涌吸收、可控硅換相過電壓吸收及均壓電路等保護。

2. 控制器主芯片采用32位ARM加32位DSP數字信號處理器，配備15寸彩色觸摸顯示屏，（漢字界面，具有在線示波器和錄波器功能，能實時顯示16種電機波形，獨立的 (自動)通道.雙路電源同時供電）功能選擇及參數設定采用菜單操作。

勵,強勵電流倍數和強勵時間可設定，可滿足電機勵磁電流1.8倍持續1min，無故障。

3. 具有保護和限制功能：

    最小勵磁限制

    反時限強勵限制

    過電壓保護

    4~20mA勵磁控制回路斷線監測保護

3. 具有故障自檢測、報警或自恢復功能：如脈沖異常、軟硬件異常、超溫、可控硅故障等，對相應故障具有記憶及顯示報警功能。

4. 勵磁變壓器，F(xiàn)級絕緣（B級考核），干式變壓器，需符合GB6450-86《干式電力變壓器》的要求。勵磁變壓器的容量除應滿足機組最大容量下強勵要求外，還留有一定的裕度。勵磁變壓器的溫升限制和承受外部短路能力均應符合《干式電力變壓器》有關規定的要求。

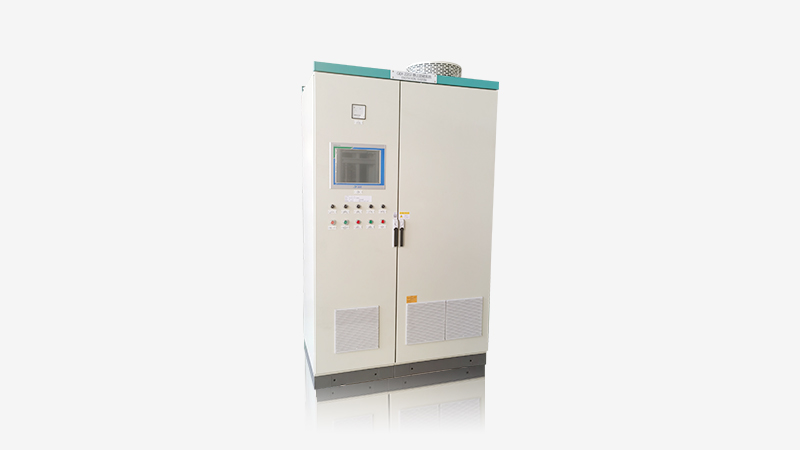

5. 勵磁裝置應便于維護和檢修，所有控制環節集中在獨立的調節器單元中，調節器的調試、參數整定可通過通訊口進行。勵磁柜結構充分考慮通風散熱條件和防震措施及防松脫措施。柜體尺寸：2260×1400×800（高×寬×深）mm。采用靜電噴塑工藝，表面油漆顏色為RAL7035。變壓器柜需配外殼。

6. 勵磁主電源采用交流380V三相四線制，控制電源采用交流220V。

7. 勵磁電流響應時間＜10ms；

8. 在變頻運行方式下，勵磁工況為調節時使用手動模式，勵磁工況為工作時使用自動模式，勵磁電流自動跟隨變頻器輸出的勵磁控制4~20mA電流值，勵磁方式可以選擇恒電流或開環；

9. 勵磁裝置應滿足電動發電機 2-25Hz運行工況的要求。

10. 勵磁裝置能實現恒電壓運行方式
